ZF010032 - Actualización de la cadena del horno
Máquinas: SRHP
Ventajas: Incremento del rendimiento - Actualización tecnológica
Esta actualización se refiere al grupo cadena del horno, equipado con un nuevo tipo de pasos de cadena, mandriles y eslabones.
Una de las principales innovaciones se refiere a cada eslabón de la cadena del horno: el nuevo modelo cuenta con retenes adicionales (representados en gris en el cuadro 1) que garantizan mayor robustez y una vida más larga de la cadena.
El doble ajuste reduce la elongación de la cadena y asegura una mayor precisión durante la recolección de preformas y liberación, gracias a la reducción de enlaces y contragolpes al acoplamiento.

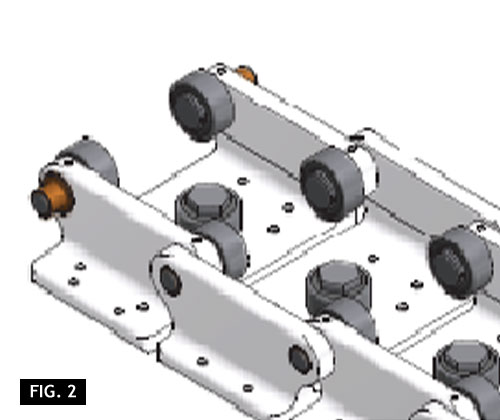

Foto 2 es un ejemplo de la antigua cadena con un solo eslabón.

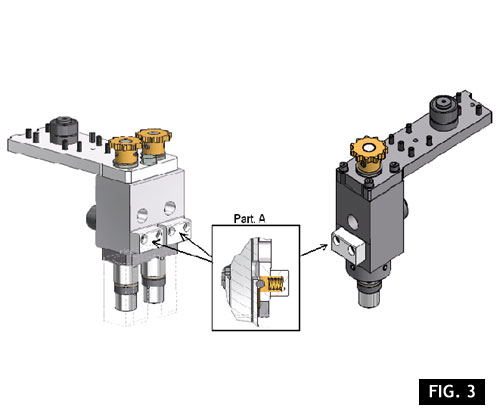

La nueva versión incluye la actualización de los mandriles de sujeción de preforma, con el fin de actualizarlo a la versión más reciente. El nuevo mandril, o sea dobles o simple (ver figura 3), cuenta con un resorte en el émbolo manteniéndolo en la posición correcta para transferir la preforma (de forma que es empujado hacia abajo y bloqueada como se muestra en la parte. A), así asegurando una sujeción óptima del cuello de la preforma y evitando guías adicionales para mantener el mandril pulsado, especialmente en la parte superior del horno donde la preforma es moldeada.
Esta implementación minimiza la necesidad de la intervención de mantenimiento del horno, ya que no hay guías/rodamientos para ser reemplazados, porque los mandriles se mantienen en posición por el resorte del émbolo.

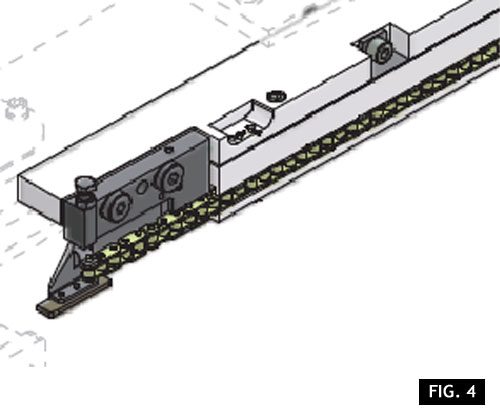

Para mejorar el rendimiento y minimizar el mantenimiento, la actualización también contiene el rack del mandril, que ha sido equipada con un sistema de cadena en lugar de un sistema de pines.
El nuevo rack se compone de módulos estándares, que garantizan un fácil mantenimiento y dan la posibilidad de reemplazar cada módulo independientemente, sin necesidad de cambiar toda la sección (superior o inferior).
Además, el sistema de cadena hace el movimiento más suave, evitando atorones en los pines.

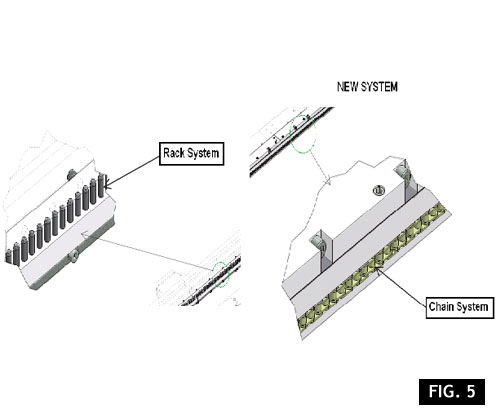

Gracias al sistema de cadena, también los aceleradores del mandril son más eficientes (al principio del rack, véase la figura 5).
Requisitos Mínimos:
- Disponible en todos los modelos estándares y modelos HC
- Como una fuente de integración, instalar la actualización con el código ZF010100 con respecto a los controles de la máquina.
Ventajas
- Reducción de holgura y alargamiento de la cadena del horno
- Vida mas larga del sistema
- Mejor transferencia de las preformas, gracias a un grupo más confiable
