Empaquetadoras en film termorretráctil con entrada en línea

Serie CSK ERGON

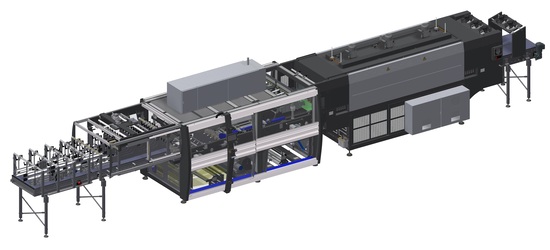

CSK 52 ERGON - Empaquetadoras en film termorretráctil hasta 50+50 ppm

La serie CSK ERGON se compone de máquinas automáticas para el embalaje de envases de plástico, metal, cartón o vidrio. Según el modelo elegido, es posible realizar los siguientes paquetes: solo film, plancha de cartón + film, bandeja de cartón, bandeja de cartón + film.

Las empaquetadoras de la serie CSK ERGON alcanzan producciones hasta de 50 paquetes por minuto en pista simple (50+50 en pista doble), según el modelo de máquina y el tipo de producto a embalar. Los formatos realizables varían según la forma, la capacidad y las dimensiones de los envases; por lo general, las configuraciones que tienen más demanda en el mercado son las siguientes: 2x2, 3x2, 4x3 y 6x4.

Todos los modelos CSK ERGON disponen de un sistema electrónico de agrupación del producto y de hoja de corte del film y dispositivo pliega-aletas de las bandejas accionados por motores brushless “direct drive”.

CSK 40 ERGONCSK 50 ERGONCSK 42 ERGONCSK 52 ERGON
Velocidad (PPM)405080100
Pistas1122

_


_

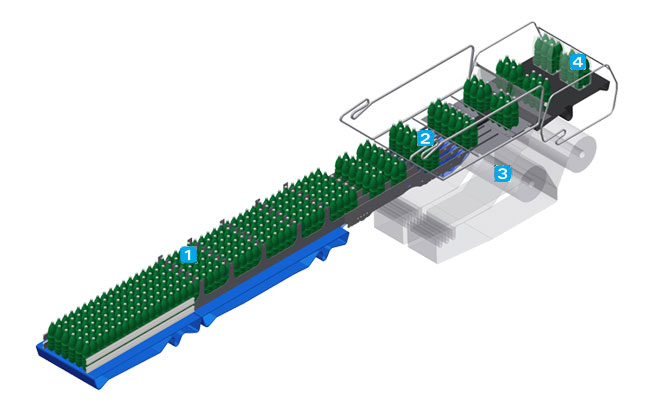

1En la zona de entrada de la máquina, un separador oscilante canaliza correctamente los envases sueltos, conducidos por medio de un transportador con cadenas en material termoplástico de bajo coeficiente de fricción


_

2En la zona de formación del paquete, los envases se agrupan de maniera continua en el formato requerido mediante varillas y barras de separación sincronizadas electrónicamente


_

3El desbobinado de la bobina film, posicionada en la parte inferior de la máquina, es controlado por un freno progresivo, que asegura una constante regulación de la tensión del film.


_

4 Antes de que el paquete transite por el túnel de termorretracción, el film se envuelve alrededor del grupo de envases y se sobrepone bajo el fondo del paquete.


  • Estructura portante de acero arenado y pintado con polvos
  • Puertas correderas de protección en aluminio anodizado de forma redondeada, para que todos los motores (de bajo consumo energético) estén en posición exterior respecto a los grupos mecánicos que accionan. El sistema de cierre de las puertas está dotado de un dispositivo de deceleración, que acompaña suavemente la puerta en la fase final del cierre
  • Ausencia de motorreductores y empleo prevaleciente de motores brushless ICOS provistos de servo-accionamiento digital (controlador) integrado en el motor
  • Dispositivo de agrupación de productos de manera continua, con dedos de material plástico sincronizados electrónicamente
  • Cojinetes lubricados de por vida
  • Transportador de entrada con cadenas de material termoplástico de bajo coeficiente de fricción y sistema motorizado de guías de canalización oscilantes
  • Almacén de cartones situado bajo el transportador de entrada, situado en una posición fácilmente accesible (modelos P y T)
  • Dispensador de cartones de tipo alternado, dotado de ventosas
  • Antes de que el paquete entre en el túnel de termorretracción, una cuchilla con hoja motorizada corta el film, lo envuelve alrededor del grupo de envases y lo sobrepone en el fondo del paquete. La regulación de la longitud del film es electrónica
  • Grupo cuchillo compacto con hoja de corte film manejada por un motor brushless con transmisión directa “direct-drive”
  • El túnel de termorretracción adopta soluciones técnicas de vanguardia para contener los consumos energéticos y garantizar la máxima compatibilidad medioambiental de los procesos. Gracias a un análisis atento de los fenómenos termodinámicos generados durante el proceso de termorretracción, el túnel maneja de modo eficiente y homogéneo la distribución de los flujos del aire caliente en toda la superficie del paquete en formación, lo cual asegura la calidad final del paquete realizado. Las resistencias de termorretracción están posicionadas en las paredes laterales del túnel
  • Armario eléctrico del túnel de termorretracción dotado de ventilación forzada
  • Pantalla táctil interactiva de 15” y panel operador con brazo deslizante en un raíl guía

Design modular

Las máquinas SMI se proyectan según avanzados principios de ensamblaje por módulos y de intercambiabilidad de los componentes mecánicos y electrónicos; esto permite no sólo disminuir los tiempos de reposo de las máquinas durante las intervenciones de asistencia técnica o manutención programada sino también optimizar la utilización de los repuestos.

Flexibilidad de funcionamiento

Estas empaquetadoras permiten embalar una amplia gama de productos en un número elevado de configuraciones diferentes, para responder eficazmente a las exigencias actuales y futuras del usuario final. Además, cada máquina puede ser dotada de equipos adicionales, que incrementan sus funciones básicas y garantizan un elevado nivel de personalización del paquete final.

Motores conectados a los ejes de transmisión

Las máquinas SMI se construyen sin utilizar motorreductores; en efecto, los motores están conectados directamente a los ejes de transmisión, con la consiguiente ventaja de reducir manutención, disipación de energía y nivel de ruido.

Formación del paquete de manera continua

El sistema de formación del paquete de manera continua asegura un proceso de producción fluido, sin movimientos bruscos; además, resguarda los envases de golpes y choques, garantizando mayor fiabilidad, mejor calidad del paquete y reducido desgaste mecánico.

Dedos de separación de material termoplástico

En la zona de formación del paquete la utilización de dedos de separación de material termoplástico, que duran mucho más que los de metal, permite reducir el ruido de la máquina y conservar la integridad de los envases más delicados (como el vidrio) y de las etiquetas.

Mantenimiento sencillo y económico

Las puertas de protección redondeadas permiten tener más espacio en la máquina y entonces instalar los motores al exterior de las unidades mecánicas que actúan, lo que permite al operador realizar fácilmente las actividades relacionadas con el mantenimiento de la planta.

Tensionado constante del film

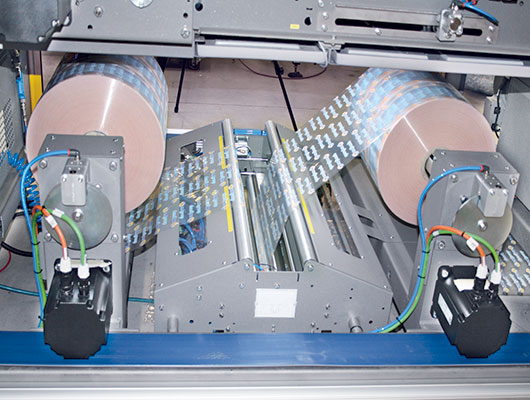

Bobinas del film posicionadas en la parte inferior de la máquina con desbobinado controlado por un freno progresivo y tensionado constante del film garantizado por un sistema provisto de muelle tensionador

Corte del film automático y preciso

Grupo corte del film equipado con motorización de transmisión directa que permite llevar a cabo fácilmente el mantenimiento del motor y reducir las operaciones de mantenimiento

Interfaz hombre-máquina intuitiva

El panel de control POSYC®, que está fixo o corre por toda la longitud de la máquina (según el modelo de la máquina), permite también a los operadores menos expertos utilizar fácil y eficientemente la empaquetadora. Esto es posible gracias a la interfaz gráfica simplificada, a la pantalla sensible al tacto y a las avanzadas funciones de diagnóstico/soporte técnico en tiempo real disponibles en el POSYC®.

Las imágenes son indicativas y los datos no son vinculantes, porque deben ser confirmados por SMI en función de las condiciones productivas y de las especificaciones técnicas del usuario de la máquina.
