Túneles de termorretracción

Túneles de termorretracción

Túneles de termorretracción

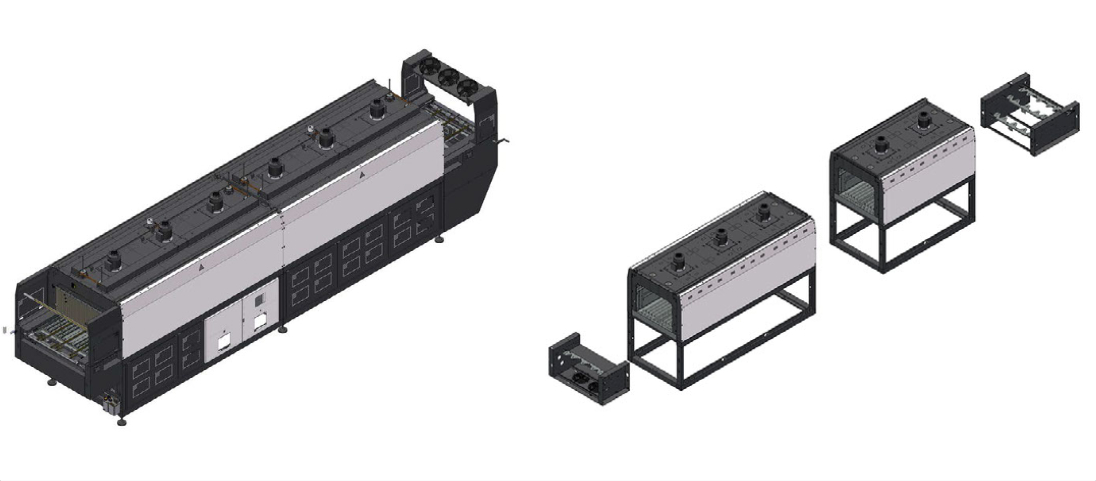

Una de las características principales de los túneles de termorretracción suministrados por SMI es la modularidad de la composición del producto final. Esto significa que combinando los mismos módulos en configuraciones diferentes, se pueden realizar todos los modelos de horno, desde el más pequeño de 2 metros hasta el más grande de 6 metros, con ventajas considerables en términos de tiempos de suministro del horno completo y montado.
SMI ofrece no solo túneles estándar, sino también túneles en la versión UHQ para latas y túneles en la versión ECO, alimentados por gas.

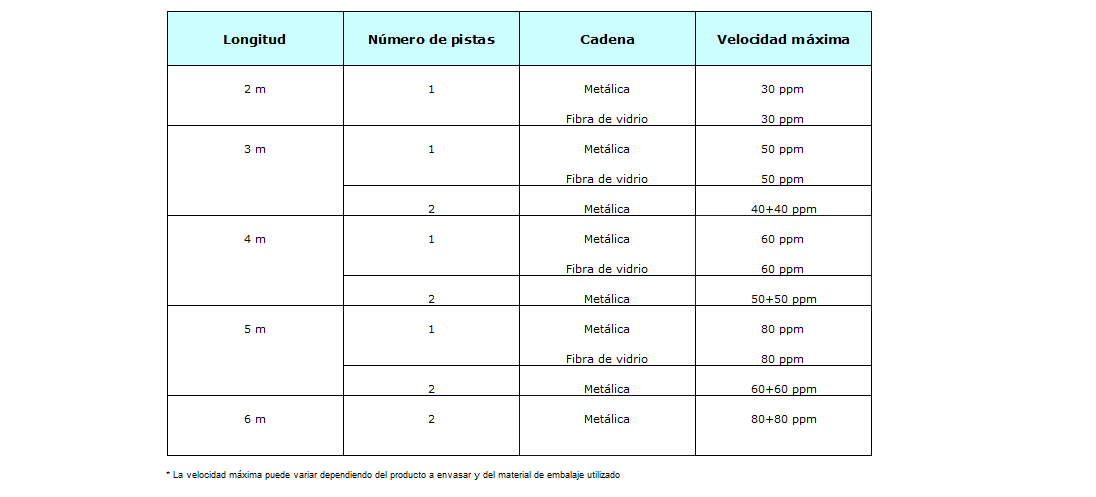

El cuadro que figura a continuación muestra los modelos estándar de túneles de termorretracción disponibles en función de la longitud, del número de pistas y de la cadena de la cinta transportadora:

_


Los túneles de termorretracción SMI presentan las siguientes características:

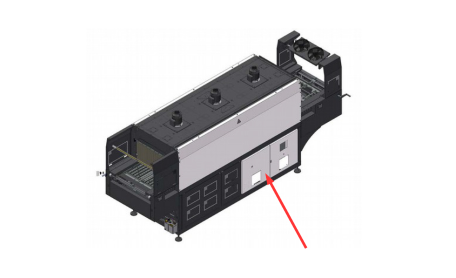

  • el armario eléctrico se coloca longitudinalmente con respecto al sentido de avance, mejorando así el aislamiento térmico y la ergonomía de la solución. Esto hace el acceso más fácil y permite al operador efectuar las operaciones de mantenimiento ordinario y extraordinario de manera simple y rápida;

_

  • el sistema de protección del horno ha sido completamente aislado lateralmente, evitando que la sección de retorno fuera a vista en la parte inferior del horno y pudiera ser alcanzada por el operador. Esta característica permite conseguir un nivel más alto de la seguridad del trabajo del operador y una menor disipación de calor en la parte inferior del túnel;

_

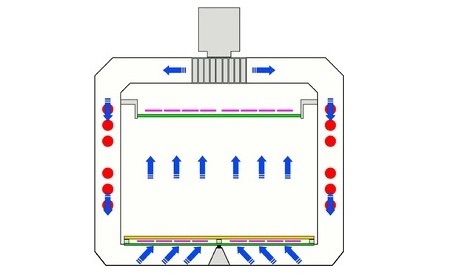

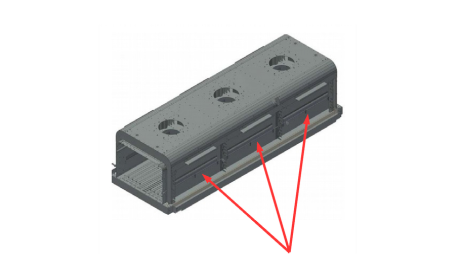

  • el deflector lateral interior, cuyo tamaño cubre toda la longitud de la sección caliente del horno, permite llevar aire al lado del paquete, en caso de necesidad; esto implica una termorretracción más uniforme y entonces la mejora de la calidad del paquete final;

_

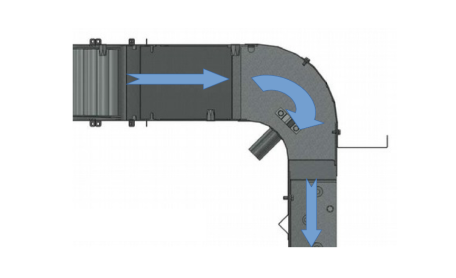

  • conectando la sección de paso se ha reducido la caída de presión del sistema y se ha mejorado la circulación del aire. Esto ha permitido aumentar la energía del flujo que alcanza los paquetes en la sección caliente del horno, haciendo la termorretracción más uniforme y la calidad del paquete final más alta.

_

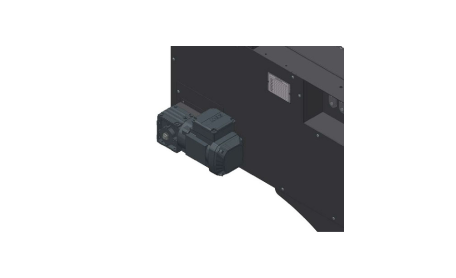

  • el motorreductor SEW es montado de serie en todos los modelos; en particular, en función del tipo de horno, se instalan motorreductores de ejes perpendiculares SPIROPLAN® W que ofrecen un alto rendimiento o motorreductores de tornillo sin fin de la serie S con un funcionamiento silencioso y capaz de proporcionar un alto nivel de eficiencia;

_

  • el número de ventiladores está entre 2 y 6, en función de la longitud del horno (un grupo de ventilación por cada metro de horno); se trata de una característica posible gracias a la modularidad del túnel de termorretracción que permite mejorar la eficiencia del sistema y la calidad del paquete;

_

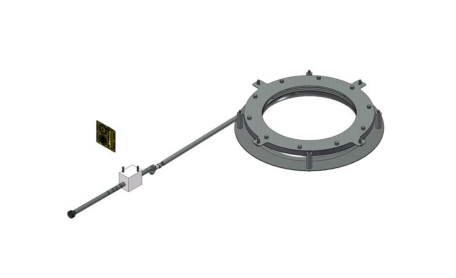

  • la válvula iris permite ajustar la sección de aspiración del ventilador y entonces la cantidad de flujo de aire; en particular, ajustando la posición de la palanca, es posible aumentar o disminuir el flujo de aire generado por el ventilador, con ventajas considerables para la calidad del paquete final. En los hornos de 2 y 3 metros en pista simple el componente es disponible como opción;

_

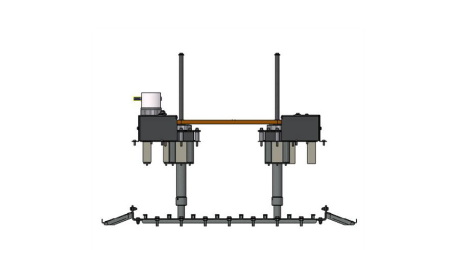

  • el grupo de accionamiento de los deflectores superiores es ajustable en altura, permitiendo así optimizar la altura del transportador. Esto permite obtener mejores resultados cuando se trabaja formatos muy pequeños, concentrando el calor en el paquete. Los hornos de 2 y 3 metros en pista simple no están equipados con este grupo;

_

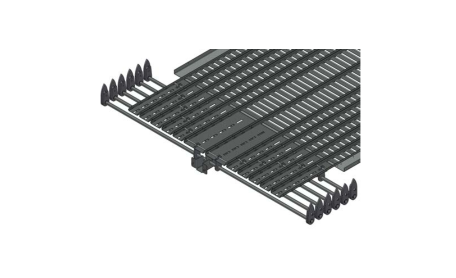

  • los deflectores intracadena se han realizado con dos láminas deslizantes superpuestas que permiten conseguir un mejor ajuste de los flujos. Los hornos “entry level” de 2 y 3 metros en pista simple son una excepción, dado que están equipados con un único deflector por toda la longitud de la sección caliente.
